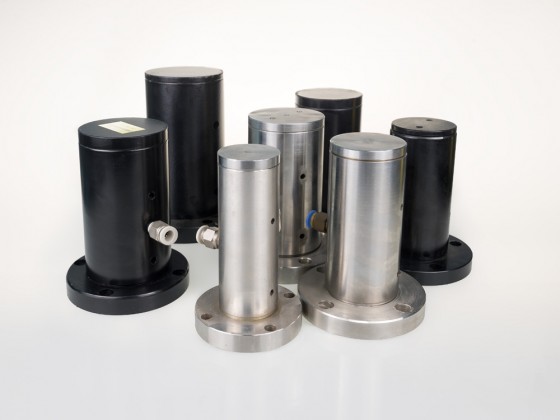

QJQ3型活塞式激振器

工作原理

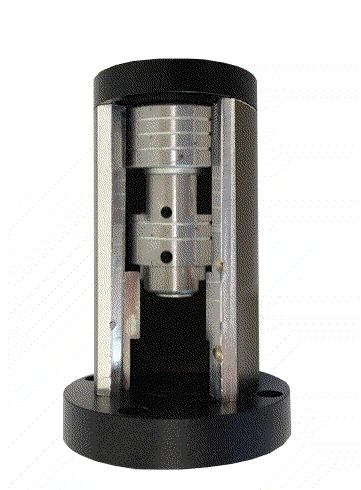

打开二位三通电磁阀（常通或常闭），高压气体通过通道5进入活塞下腔如图一。推动活塞上行，活塞上腔气体被挤压通过排气孔排出。当活塞上行到终点时，气体通过槽和气道自动换向使气体进入活塞上腔。如图二。高压气体活塞下行至终端第一循环结束，第二循环开始，依次不断的往复循环使激振器产生平动和晃动，从而产生振动力。活塞两端是低压区产生背压。故而不撞击。

型号	L	Φ1	Φ2	Φ3	进气口M	不锈钢Φ2
QJQ3-32	130	78	68	9	G1/8’’
QJQ3-40	130	98	78	11	G1/8’’	64
QJQ3-50	130	103	85	11	G1/8’’	74
QJQ3-63	155	118	100	11	G1/4’’	82
QJQ3-80	160	145	125	11	G1/4’’	97
QJQ3-100	150	190	162	15	G1/4’’	123
QJQ3-125	160	215	185	15	G1/4’’	123
QJQ3-140	210	238	208	17	G1/4’’

型号	振动力（N）			频率Hz	耗气量（L/min）	噪音（dB）	使用温度℃	重量（千克）
	0.3Mpa	0.4Mpa	0.6Mpa
QJQ3-32	484	720	900	10-60	210	65	-8～70	1
QJQ3-40	632	980	1150	10-50	250	65	-8～70	1.51
QJQ3-50	712	1050	1300	10-40	270	65	-8～70	3.2
QJQ3-63	923	1230	1900	10-30	310	75	-8～70	3.3
QJQ3-80	1100	1923	2400	10-25	330	75	-8～70	5.75
QJQ3-100	1382	2987	3880	10-22	350	75	-8～70	7.8
QJQ3-125	2321	9834	10500	10-20	380	75	-8～70	12
QJQ3-140	2578	11380	13800	10-18	420	75	-8～70	14
